අධෝරක්ත රතු සෝපාන දොර අනාවරකය THY-LC-917
| නිෂ්පාදන නාමය | සෝපාන ආලෝක තිරය |
| විවෘත මාර්ගය | පැත්ත විවෘත හෝ මැද විවෘත |
| වෝල්ටියතාවය | AC220V,AC110V,DC24V හඳුන්වා දීම |
| ඩයෝඩ ගණන | 17, 32 |
| බීම් ගණන | 94-33 කදම්භ, 154-94 කදම්භ |
1. ස්වයං-පරීක්ෂා කිරීමේ කාර්යය සමඟ, බල පෙට්ටියේ සාම්ප්‍රදායික ප්‍රතිදානය සහ ස්වයං-පරීක්ෂා කිරීමේ ප්‍රතිදානය
2. ජර්මනියේ TUV පරීක්ෂණ සමත් වී, අදාළ ජාත්‍යන්තර ප්‍රමිතීන්ට අනුකූල වීම.
3. නිද්‍රාශීලී ක්‍රියාකාරිත්වය, නිෂ්පාදනයේ වැඩ කරන කාලය දීර්ඝ කිරීම
4. නව තාක්‍ෂණය අනුගමනය කරන්න, විඛාදන ප්‍රතිරෝධයේ ප්‍රබල හැකියාව සහ ක්ෂේත්‍ර අනුවර්තනයේ ප්‍රබල හැකියාව, ස්ථාවර සහ විශ්වාසදායක PCB
5. අලංකාර පෙනුම නිර්මාණය, පහසු ස්ථාපනය, බොහෝ වෙළඳ නාම සෝපාන සඳහා සුදුසු වේ.
6. උසස් තාක්ෂණික ක්‍රම සහ උපකරණ, විශ්වාසදායක SMT මතුපිට පිරවුම් ශිල්පීය ක්‍රම
7. බල සැපයුම් පෙට්ටියක් නොමැතිව NPN/PNP ප්‍රතිදානය (ට්‍රාන්සිස්ටර ප්‍රතිදානය) තෝරා ගැනීමට පරිශීලකයින්ට විකල්පමය
සෝපාන ආලෝක තිරය යනු ප්‍රකාශ විද්‍යුත් ප්‍රේරණයේ මූලධර්මය භාවිතයෙන් සාදන ලද සෝපාන දොර ආරක්ෂණ උපකරණයකි. එය සියලුම සෝපාන සඳහා සුදුසු වන අතර සෝපානයට ඇතුළු වන සහ පිටවන මගීන්ගේ ආරක්ෂාව ආරක්ෂා කරයි. සෝපාන ආලෝක තිරය කොටස් තුනකින් සමන්විත වේ: සෝපාන කාර් දොරේ දෙපස සවි කර ඇති අධෝරක්ත සම්ප්‍රේෂක සහ ග්‍රාහක සහ විශේෂ නම්‍යශීලී කේබල්. පාරිසරික ආරක්ෂාව සහ බලශක්ති ඉතිරිකිරීමේ අවශ්‍යතා සඳහා, වැඩි වැඩියෙන් සෝපාන බල පෙට්ටිය මඟ හැර ඇත. විද්‍යුත් චුම්භක මැදිහත්වීම් සඳහා දුර්වල ප්‍රතිශක්තිය හේතුවෙන් ආලෝක තිරවල සමහර වෙළඳ නාම බල පෙට්ටි භාවිතා කිරීමට සිදුවේ. කෙසේ වෙතත්, හරිත සෝපාන සංකල්පය ජනප්‍රිය වීමත් සමඟ, බල සැපයුම් පෙට්ටි නොමැතිව ආලෝක තිර ප්‍රවණතාවකි. 220V 24V බවට පරිවර්තනය කිරීමේ ක්‍රියාවලියට විශාල ශක්තියක් අහිමි වීමට නියමිත බැවිනි.
THY-LC-917 ආලෝක තිරය සාම්ප්‍රදායික ආලෝක තිරය මත CPU-පාලිත ගතික ස්කෑනිං LED ආලෝක විමෝචක නළයකින් සමන්විත වේ. කලාප හැඩැති ද්වි-වර්ණ LED මඟින් ආලෝක තිර ආරක්ෂණ ප්‍රදේශයේ තත්ත්වය පෙන්වයි, එවිට ආලෝක තිරය සාමාන්‍ය ආරක්ෂණ ක්‍රියාකාරිත්වයට වඩාත් දෘශ්‍ය බලපෑමක් ඇති කරයි. වඩාත් මානුෂීය.

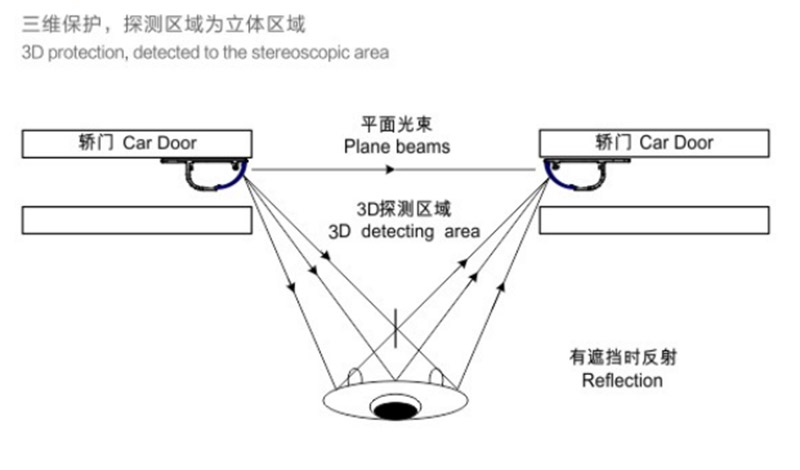

ආලෝක තිරයේ විමෝචක කෙළවරේ අධෝරක්ත විමෝචක නල කිහිපයක් ඇත. MCU පාලනය යටතේ, විමෝචක සහ ග්‍රාහක නල අනුපිළිවෙලින් ක්‍රියාත්මක කර ඇති අතර, එක් විමෝචක හිසකින් නිකුත් වන ආලෝකය බහු-නාලිකා ස්කෑන් එකක් සෑදීමට බහු-ලබා ගන්නා හිස් මගින් ලබා ගනී. ඉහළ සිට පහළට මෝටර් රථ දොර ප්‍රදේශය අඛණ්ඩව පරිලෝකනය කිරීම හරහා, ඝන අධෝරක්ත ආරක්ෂණ ආලෝක තිරයක් සාදනු ලැබේ. ප්‍රකාශ විද්‍යුත් පරිවර්තනය සාක්ෂාත් කරගත නොහැකි බැවින්, ඕනෑම කිරණ අවහිර වූ විට, ආලෝක තිරය බාධාවක් ඇති බව විනිශ්චය කරන අතර එම නිසා බාධා සංඥාවක් ප්‍රතිදානය කරයි. මෙම බාධා සංඥාව ස්විච සංඥාවක් හෝ ඉහළ සහ පහළ මට්ටමේ සංඥාවක් විය හැකිය. පාලන පද්ධතියට ආලෝක තිරයෙන් සංඥාව ලැබුණු පසු, එය වහාම දොර විවෘත කිරීමේ සංඥාව ප්‍රතිදානය කරන අතර, මෝටර් රථ දොර වැසීම නතර කර ප්‍රතිලෝමව විවෘත වේ. ආරක්ෂිත ආරක්ෂාවේ අරමුණ සාක්ෂාත් කර ගැනීම සඳහා මගීන් හෝ බාධක අනතුරු ඇඟවීමේ ප්‍රදේශයෙන් පිටව ගිය පසු සෝපාන දොර සාමාන්‍යයෙන් වසා දැමිය හැකිය. සෝපානවලට හසු වූ පුද්ගලයින්ගේ අනතුරු වළක්වා ගන්න.
1. සම්ප්‍රේෂකය සහ ග්‍රාහකය ජංගමව ස්ථාපනය කිරීම
ආලෝක තිරයේ ජංගම ස්ථාපනය යනු ආලෝක තිරයේ සම්ප්‍රේෂකය, ග්‍රාහකය හෝ ඉන් එකක් මෝටර් රථ දොරේ සවි කර මෝටර් රථ දොර සමඟ චලනය වන ස්ථාපනය සහ භාවිතයයි. සාමාන්‍ය තත්වයන් යටතේ, සම්ප්‍රේෂකය සහ ග්‍රාහකය මෝටර් රථ දොරේ නැමීමේ කෙළවරේ සවි කර ඇත.
පැති දොර සවි කිරීමේ ක්‍රමය නම් සෝපාන මෝටර් රථයේ ආලෝක තිරය සහ මෝටර් රථ දොරේ නැමීමේ දාරය ඉස්කුරුප්පු වලින් සවි කිරීමයි.
මැද බෙදුණු දොර ස්ථාපනය කිරීමේ ක්‍රමය වන්නේ සෝපාන කාර් දොරේ නැමෙන දාරයේ ඇති ආලෝක තිරය ඉස්කුරුප්පු වලින් සවි කිරීමයි.
2. සම්ප්‍රේෂකය සහ ග්‍රාහකය ස්ථාවර ලෙස ස්ථාපනය කිරීම
ආලෝක තිරයේ ස්ථාවර ස්ථාපනය යන්නෙන් අදහස් කරන්නේ මෝටර් රථ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් ස්ථාවර වරහනක් හරහා මෝටර් රථ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් සවි කර ඇති ආලෝක තිරයේ සම්ප්‍රේෂකය සහ ග්‍රාහකය ස්ථාපනය කිරීම සහ භාවිතා කිරීමයි. සම්ප්‍රේෂකය සහ ග්‍රාහකය මෝටර් රථ දොර සමඟ චලනය කළ නොහැක.
