ස්ථිර චුම්බක සමමුහුර්ත දොර ක්‍රියාකරු THY-DO-100A විවෘත කරන 2-පත්‍ර මධ්‍යස්ථානය
1. වේගවත් බෙදාහැරීම
2. ගනුදෙනුව ආරම්භය පමණයි, සේවාව කිසිදා අවසන් නොවේ.
3. වර්ගය: දොර ක්‍රියාකරු THY-DO-100A
4. අපට BST, NBSL, OULING, ES, YS, HD සහ අනෙකුත් වෙළඳ නාමවල සමමුහුර්ත සහ අසමමුහුර්ත දොර ක්‍රියාකරු පද්ධති සැපයිය හැකිය.
5. විශ්වාසය සතුටයි! මම කවදාවත් ඔබේ විශ්වාසය කඩ කරන්නේ නැහැ!
1. දොර යන්ත්‍රය සමමුහුර්ත පටි සම්ප්‍රේෂණය භාවිතා කරයි. සමමුහුර්ත පටිය කම්පනය සහ ශබ්දය අඩු කිරීම සඳහා ප්‍රශස්ත කර ඇත. සමමුහුර්ත පටි රෝදය ඇඳුම්-ප්‍රතිරෝධී ද්‍රව්‍ය වලින් සාදා ඇති අතර, එය අඩු මෙහෙයුම් ශබ්දයක් සහ සමමුහුර්ත පටියේ දිගු සේවා කාලයක් ඇත.
2. දේශීය සහ ජාත්‍යන්තර ප්‍රසිද්ධ සන්නාම සෝපාන දොර යන්ත්‍ර විශේෂ සංඛ්‍යාත පරිවර්තකය, සංවෘත ලූප් දෛශික පාලන තාක්ෂණය අනුගමනය කිරීම. ස්ථිර චුම්බක සමමුහුර්ත මෝටරයේ සෘජු ධාවකය සමඟ, අඩු සම්ප්‍රේෂණ උපාංග, වඩා විශ්වාසදායක ක්‍රියාකාරිත්වය, අඩු පාඩුව, වැඩි පාරිසරික ආරක්ෂාව සහ බලශක්ති ඉතිරිකිරීම් සහ ඉහළ පාලන නිරවද්‍යතාවයක් ඇත.
3. දොර පිහිය සමමුහුර්ත දොර පිහියක් භාවිතා කරන අතර ඒකාබද්ධ මෝටර් රථ දොර අගුලක් සමඟ පැමිණේ. ශාලාවේ දොරේ සහ මෝටර් රථ දොරේ සමමුහුර්ත විවෘත කිරීම සහ වැසීම සැබවින්ම සාක්ෂාත් කර ගන්නා, තට්ටුවෙන් ස්ථරයට දොර උපාංගයේ බම්පරයක් ස්ථාපනය කිරීමට අවශ්‍ය නොවේ. භ්‍රමණය වන සෑම කොටසකටම රෝලිං බෙයාරිං ඇතුළත් කර ඇති අතර පින් පතුවළ සමඟ සම්බන්ධ වේ. දොර පිහිය පිහිය නම්‍යශීලීව ඉවත් කර මුදා හරින අතර, ලිස්සා යාමේ ඝර්ෂණයකින් තොරව, ඇඳීමකින් තොරව සහ නඩත්තු-රහිතව. සම්ප්‍රේෂණ යාන්ත්‍රණය රබර් මගින් කුෂන් කර ඇති අතර, එය යාන්ත්‍රික ශබ්දයකින් තොරව විශ්වාසදායක ලෙස ක්‍රියාත්මක වේ.
4. දොර යන්ත්‍ර ස්ථාපන ක්‍රමය සෘජු කදම්භ ස්ථාපනය, මෝටර් රථ ඉහළ ස්ථාපනය සහ ඉදිරිපස බිත්ති ස්ථාපනය ලෙස බෙදිය හැකිය. පාරිභෝගිකයා විසින් නිර්මාණය කරන ලද මෝටර් රථයේ විවිධ ව්‍යුහය අනුව වඩාත් සුදුසු ස්ථාපන ක්‍රමය තෝරා ගත හැකිය. ස්ථාපනය අතරතුර, දොර යන්ත්‍රයට ත්‍රිමාණ ගැලපීම සාක්ෂාත් කරගත හැකිය, එය පහසු, සරල සහ සාධාරණ ය. දොර එල්ලෙන තහඩුව බලපෑම සහ වැටීම වැළැක්වීම සඳහා ආරක්ෂිත කොක්කකින් සමන්විත වන අතර එය ආරක්ෂිත සහ විශ්වාසදායකය.
මෝටර් රථ මුදුනේ සවි කිරීමේ වරහන්
ශක්තිමත් කරන ලද ස්ථාපන වරහන
මෝටර් රථ මුදුන සවි කිරීම සඳහා නළය සවි කිරීම (විකල්ප)

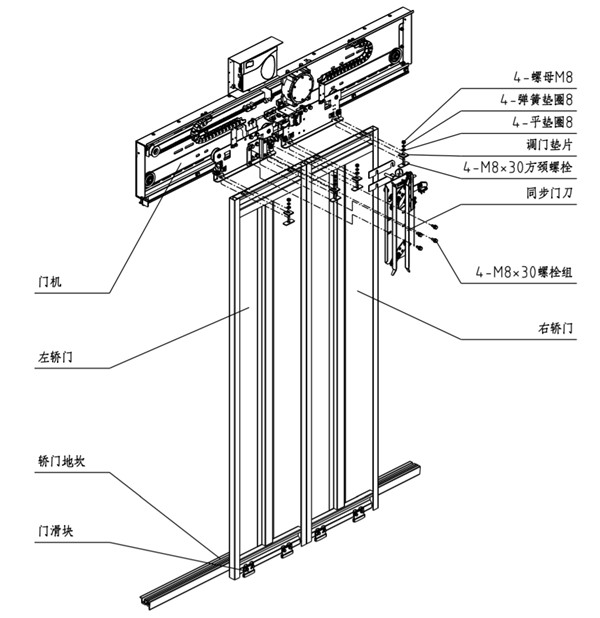

1. මෝටර් රථ මුදුනේ C-හැඩැති වලක් මත දොර යන්ත්‍ර සම්බන්ධකය සවි කර සවි කිරීමේ කොටස් 4 කින් පෙර-තද කරන්න; ඉන්පසු දොර යන්ත්‍ර සම්බන්ධකයේ දොර යන්ත්‍රය සවි කර M8*20 වර්ග බෙල්ලේ බෝල්ට් කණ්ඩායම් 6 කින් පෙර-තද කරන්න.

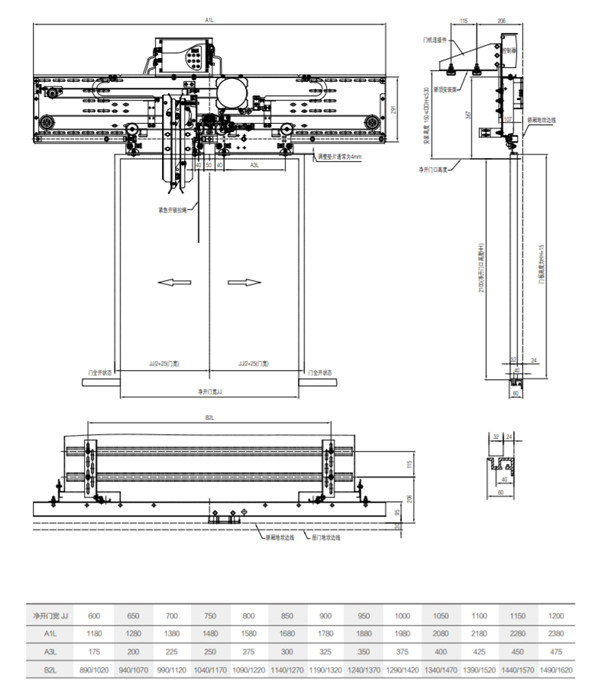

2. දොර යන්ත්‍රයේ උස සහ වම් සහ දකුණු මානයන් සකසන්න: දොර යන්ත්‍ර සම්බන්ධකයේ දිගු සිදුර හරහා මාර්ගෝපදේශක රේල් පීල්ලේ ඉහළ මතුපිට සහ මෝටර් රථ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් HH+109mm (HH යනු දොර විවෘත කිරීමේ උස) දක්වා දුර සකසන්න; දොර යන්ත්‍රයේ දිගු සිදුර හරහා සකසන්න දොර යන්ත්‍ර මධ්‍යස්ථානය සහ දොර විවෘත කිරීමේ මධ්‍යස්ථානය අතර අපගමනය ±1mm වේ (පින්තූරය බලන්න).
3. දොර යන්ත්‍රයේ පහළ තහඩුවේ සිරස් බව සකසන්න: සිරස් රේඛාව තැබීමෙන් හෝ ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දොර යන්ත්‍රයේ පහළ තහඩුවේ සිරස් බව ± 0.5mm දක්වා සකසන්න. ඔබට දොර යන්ත්‍ර සම්බන්ධක සම්බන්ධක බෝල්ට් හෝ දොර යන්ත්‍ර සම්බන්ධකය සකස් කළ හැකිය. ගැලපීම සඳහා C-slot වෙත ෂිම් එකතු කරන්න.
4. දොර යන්ත්‍ර මාර්ගෝපදේශක රේල් පීල්ල සහ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර සහ සමාන්තරකරණය සකසන්න: ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින්, දොර යන්ත්‍ර මාර්ගෝපදේශක රේල් පීල්ලේ කෙළවරේ සිට ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 83 දක්වා සකසන්න, සහ දොර යන්ත්‍ර මාර්ගෝපදේශක රේල් පීල්ලේ කෙළවර දෙක සහ ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර සමාන කරන්න.
5. දොර යන්ත්‍ර ස්ථාපනයේ පහත ප්‍රධාන පරාමිතීන් සමාලෝචනය කිරීමෙන් පසු, සියලුම දොර යන්ත්‍ර බෝල්ට් තද කරන්න:
•දොර යන්ත්‍ර උස: දොර යන්ත්‍ර මාර්ගෝපදේශක රේල් පීල්ලේ ඉහළ මතුපිට සහ මෝටර් රථ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර HH+109mm වේ;
•දොර යන්ත්‍ර මධ්‍යස්ථානය: දොර යන්ත්‍ර මධ්‍යස්ථානය සහ දොර විවෘත කිරීමේ මධ්‍යස්ථානය අතර අපගමනය ± 1mm වේ;
•දොර මාර්ගෝපදේශක රේල් පීල්ල සහ ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර: දොර මාර්ගෝපදේශක රේල් පීල්ල සහ ගොඩබෑමේ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 83mm වේ.
