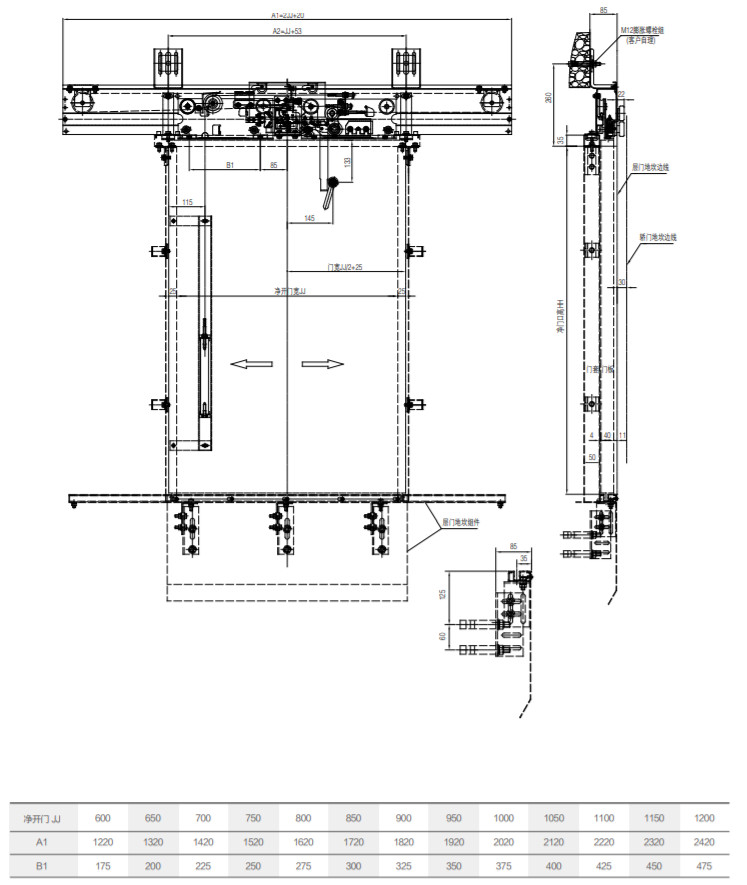

THY-LD-B උපාංගය සහිත 2-කොළ මධ්‍යස්ථානය විවෘත කිරීමේ ගොඩබෑමේ දොර
1. අගුළු ඇරීමේ ක්‍රමය වන්නේ දොර පැනලය අගුළු ඇර 45Kg පෙන්ඩුලම් බලපෑම් පරීක්ෂණය සමත් වීමයි.
2. දොර බර මිටියකින් වැසීමට බල කරන අතර, බර මිටිය සහ මාර්ගෝපදේශක නළය ගොඩබෑමේ දොරේ අභ්‍යන්තර පැත්තේ තබා ඇත.
3. දොර අගුල ජාතික සෝපාන පරීක්ෂණ මධ්‍යස්ථානයේ පරීක්ෂණය සමත් වී CE සහ CU-TR සහතිකය ලබාගෙන ඇත.
4. දොර අගුලේ අදාළ වෝල්ටීයතාවය: ≤ AC230V, ≤ DC110V.

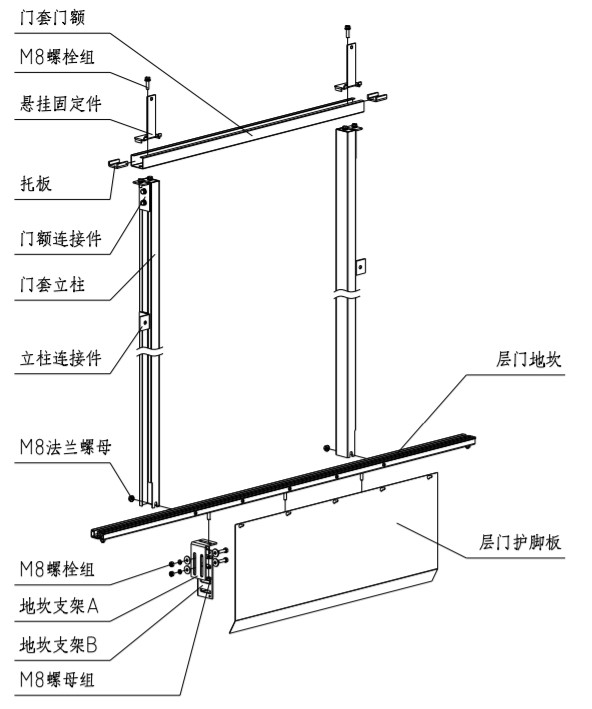

1. පඩිපෙළ සහ දොර ආවරණ සවි කිරීම
1.1. එසවුම් මාර්ගයේ ප්‍රමාණය අනුව ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් ඇතුල්වීමේ සහ පිටවීමේ ස්ථානය තීරණය කරන්න; ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් ඇතුල්වීමේ සහ පිටවීමේ මධ්‍යයට සමාන වන පරිදි ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් මධ්‍යය සලකුණු කරන්න; ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් මට්ටම 1/1000 ට වඩා අඩු වන පරිදි සකස් කරන්න; ජලය එසවුම් මාර්ගයට ඇතුළු වීම වැළැක්වීම සඳහා මතුපිට.
1.2. දොර ආවරණ තීරුව සහ දොර ආවරණ දොර සම්බන්ධක කොටස් සමඟ එකලස් කර එල්ලෙන සවි කිරීම් කොටස් ස්ථාපනය කරන්න; දොර එළිපත්ත මත තබන්න, දොර ආවරණ තීරුවේ සිරස් බව 1/1000 ට වඩා අඩු වන පරිදි සකසන්න; දොර කවරයේ මැද දොරටුවේ සහ පිටවීමේ සිල් මධ්‍ය ලකුණු මිනුමේ මැදට අනුකූල වේ; දොර කවරයේ පහළ නළල තලයේ ප්‍රමාණය සහ එළිපත්තේ ඉහළ තලය ශුද්ධ දොර උස වේ. ගැලපීම අවසන් වූ පසු, M8 ෆ්ලැන්ජ් නට් අගුළු දමන්න. ප්‍රමාණය සකස් කිරීමෙන් පසු, තීරු සම්බන්ධකය බිත්තියට සවි කරන්න.
1.3. පඩිපෙළ මත ගොඩබෑමේ දොර ඇඟිලි ආරක්ෂකය සවි කරන්න.

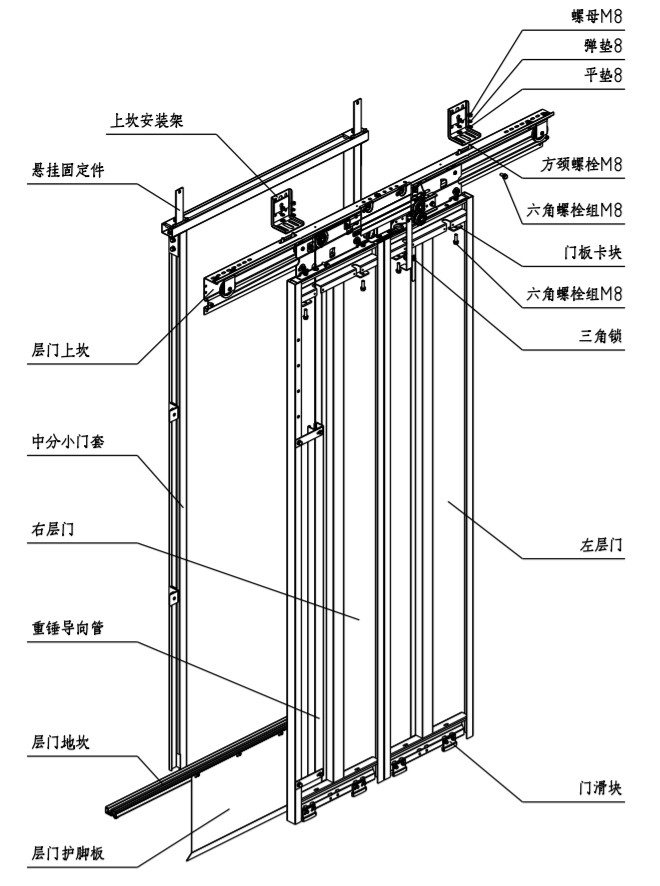

2. ගොඩබෑමේ දොර උපාංගය ස්ථාපනය කිරීම

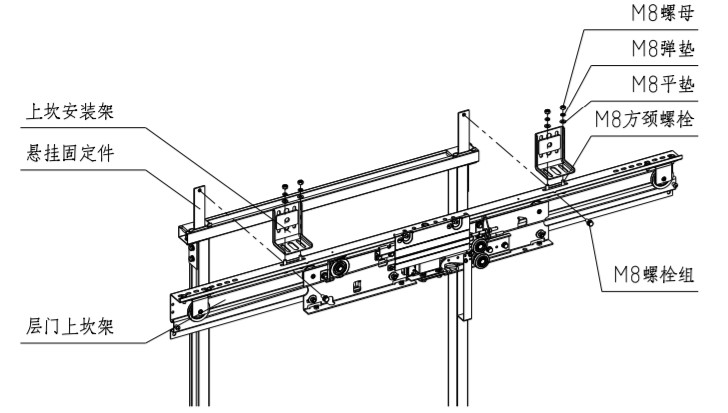

2.1. ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රාමුව, අත්හිටුවීමේ සවි කිරීමේ කොටසේ පහළ කෙළවරේ ඇති බාර්බ් එක සමඟ පෙළගස්වා, ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රාමුව සහ අත්හිටුවීමේ සවි කිරීමේ කොටස M8*20 බෝල්ට් කණ්ඩායම හරහා අගුළු දමන්න.
2.2. ඉහළ පඩිපෙළ සවිකිරීමේ රාමුව එසවුම් මාර්ගයේ බිත්තියේ විස්තාරණ බෝල්ට් හෝ බිත්ති හරහා බෝල්ට් භාවිතයෙන් සවි කරන්න. ඉහළ පඩිපෙළ සවිකිරීමේ රාමුව සහ ගොඩබෑමේ දොරේ ඉහළ පඩිපෙළ M8 වර්ග බෙල්ලේ බෝල්ට් මගින් සම්බන්ධ කර ඇත.
2.3. දොරේ මැද කොටස විවෘත වන පරිදි සහ ඇතුල්වීමේ සහ පිටවීමේ මැද කොටස ස්ථාවර වන පරිදි ගොඩබෑමේ දොරේ ඉහළ එළිපත්ත වමට සහ දකුණට සකසන්න.
2.4. ගොඩබෑමේ දොර උපාංගයේ බිමෙහි සිරස් බව සකසන්න. සිරස් රේඛාවක් තැබීමෙන් හෝ මෝටර් රථ දොර ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් ගොඩබෑමේ දොර උපාංගයේ බිමෙහි සිරස් බව ±0.5mm දක්වා සකසන්න.
2.5 පහත සඳහන් බිම් දොරවල්වල ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රාමුව ස්ථාපනය කිරීමේ ප්‍රධාන පරාමිතීන් සමාලෝචනය කිරීමෙන් පසු, සියලුම ස්ථාපන බෝල්ට් තද කරන්න:

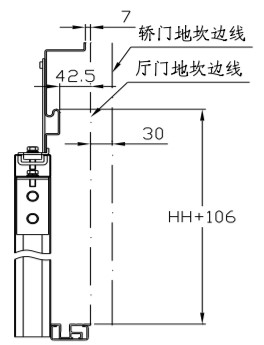

ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ උස: ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමු මාර්ගෝපදේශක රේල් පීල්ලේ ඉහළ මතුපිට සහ ගොඩබෑමේ දොරටුවේ පඩිපෙළ අතර දුර HH+106mm වේ;
ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ මැද: ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ මැද සහ ඇතුල්වීමේ සහ පිටවීමේ මැද අතර අපගමනය ± 1mm වේ;
ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රේල් පීල්ල සහ මෝටර් රථ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර: ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රේල් පීල්ල සහ ගොඩබෑමේ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 42.5mm වන අතර, මෝටර් රථ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 72.5mm වේ.
ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ උස: ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමු මාර්ගෝපදේශක රේල් පීල්ලේ ඉහළ මතුපිට සහ ගොඩබෑමේ දොරටුවේ පඩිපෙළ අතර දුර HH+106mm වේ;
ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ මැද: ගොඩබෑමේ දොරටුවේ ඉහළ පඩිපෙළ රාමුවේ මැද සහ ඇතුල්වීමේ සහ පිටවීමේ මැද අතර අපගමනය ± 1mm වේ;
ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රේල් පීල්ල සහ මෝටර් රථ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර: ගොඩබෑමේ දොරේ ඉහළ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් රේල් පීල්ල සහ ගොඩබෑමේ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 42.5mm වන අතර, මෝටර් රථ දොරේ ප්‍රතිපත්ති පූජාවන්ට මූලිකත්වය දෙමින් දුර 72.5mm වේ.
